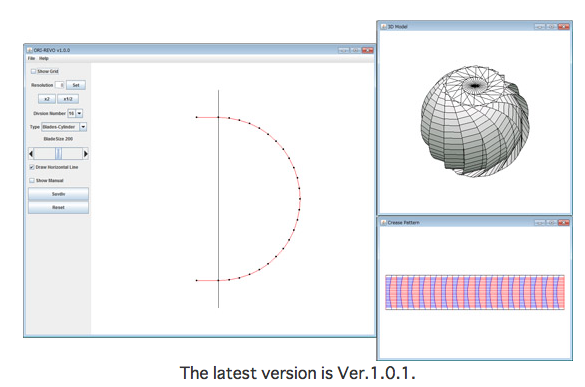

這次兩個研究案都使用折紙技術，以下是這段期間對折紙所做的初步研究。折紙雖是一門日本傳統工藝技術，但背後代表的是空間、幾何、拓樸理論之集成，並廣泛運用在建築及工程，日本及國外研究折紙的研討會及學者相當多，包括館知宏及三谷純，附上他們的研究首頁，有很豐富的資源，http://mitani.cs.tsukuba.ac.jp/origami/main.html，http://www.tsg.ne.jp/TT/。特別是他們都有開發折紙相關軟體，如Origamizer及Ori-Revo，因為四方連續折紙(rigid, tessellation)的製作相當繁複，幸好現在因為雷射切割技術的導入，使用複雜折紙的製作和設計都得以數位化，下圖是Ori-Revo的界面，專門用於旋轉成型的立體造型與其折紙向量圖檔的生成。

我自己也使用Grasshopper來寫折紙參數系統，可以直接轉向量檔，讓雷切機來製作，但要注意的是折紙中通常包括山線和谷線，但雷切成品沒有山谷之分。

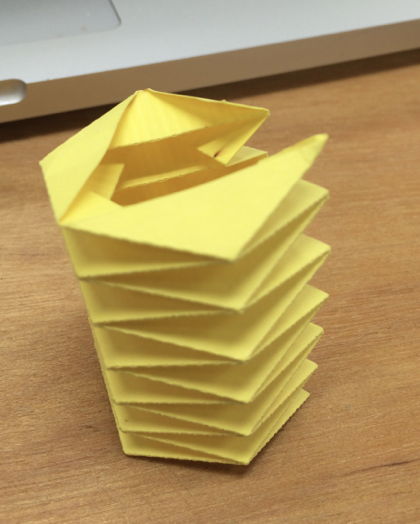

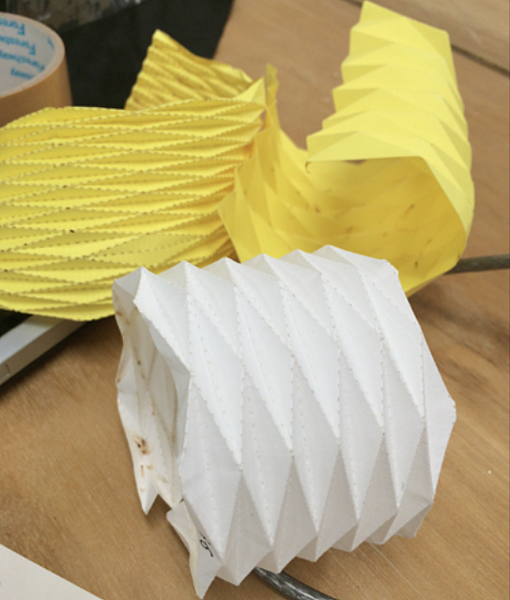

我需要試驗的具高度伸縮及彎曲的管狀折紙紋路，一開始我使用的是吉村紋，雖然彎曲沒有問題，但發現越多邊，其伸縮率越低，同時在製成封閉管時，由於斷面會被限制無法變化，伸長時會解體。

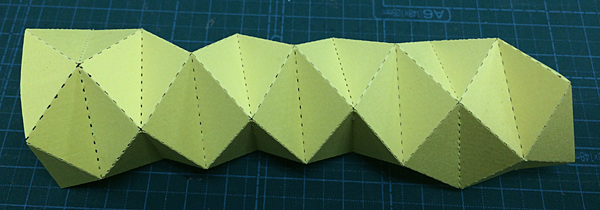

下圖是用雷切製作間隔虛線的效果，雷射光束約為0.3mm。

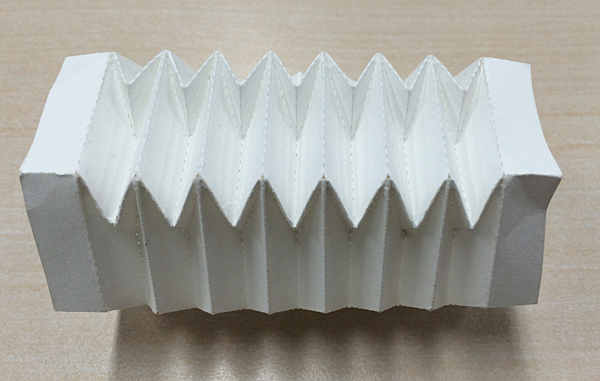

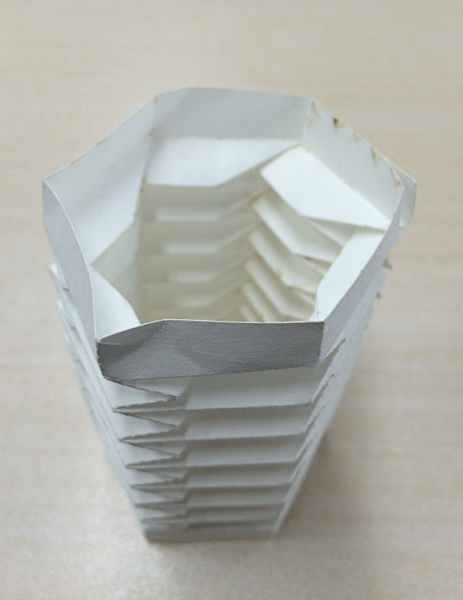

吉村紋證實失敗後，決定再試用早期相機的蛇腹紋，但四角蛇腹是對稱折法，以下是經過改良的六角蛇腹。蛇腹沒有封閉後無法延長解體的問題，因為這種折法並不限制斷面在伸縮上的變化，但另一個困難是想得到20公分以上的蛇腹，折的過程相當困難，除非製作壓折專用的模具。
