最近累積了一些 123Design的教材想整理一下，並提供給有興趣的朋友參考。123Design是一個PC、MAC跨平台的免費簡易設計建模軟體，適合沒有建模經驗的初學者人使用，並建構簡單模型供3D列印製作。因為它算是把常用的專業建模功能以較簡易的架構呈現的工具，因此界面簡易和學習過程短，但相對地它也會有其限制，不過對製作3D列印作品巳算夠用。請至 Autodesk 官網下載。它也有 APP版，這邊指的是電腦用版本。

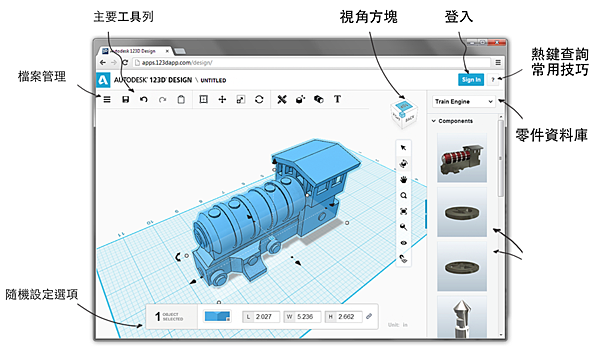

界面介紹：
登入：第一次打開123Design可能會發現需要登入，建議註冊一個Autodesk 教育帳號或用FB登入，帳號的好處是可以上傳檔案到雲端帳號裡，這樣在不同電腦登入後都可以開啟帳號下的檔案，有登入的話，在界面右上角藍色方塊就會顯示帳號ID。當然它也可以儲存檔案在電腦磁碟下，因此儲存時會有兩個選項，一個是雲端檔案 to my project，一 個是本機檔案 to my computer，檔案格式是123X，別的軟體無法匯入。

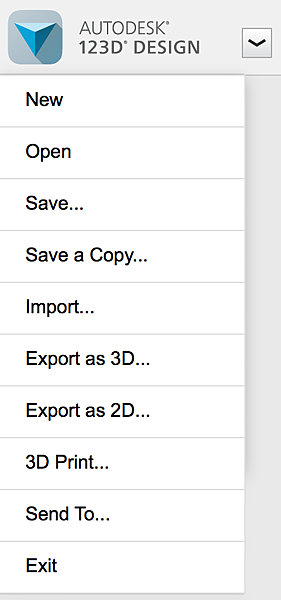

檔案管理：一般儲存、開啟、轉出STL檔案功能都在這邊。
主要工具列： 各種基本 2D、3D建女編輯模指令都在這裡，相較大部分CAD專業軟體都簡短很多。而許多熱鍵也和其他軟體一樣，例如剪貼或undo都是相同。
隨機設定選項：它不是常駐在畫面下方，而是隨當時指令才出現不同選項，例如當你點選一個方塊，選項才會出現相關移動或尺寸設定功能。

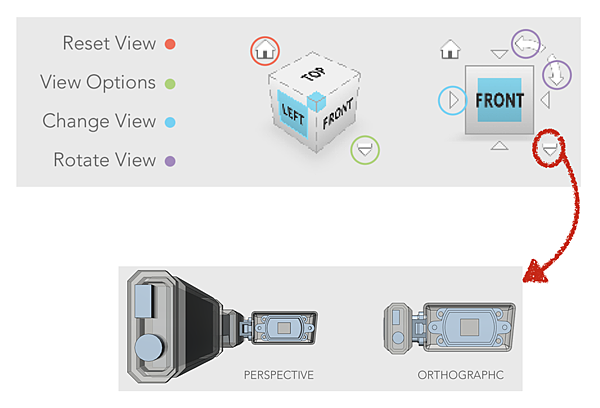

視角方塊：在畫面右上方，你可以對方塊任意拖拉來變換視角，或直接點擊字樣快速指定視角，例如點在TOP，畫面就會直接到正上視角。方塊的角尖或邊也都可以點擊，方塊也可以利用箭頭來旋轉90度角。若迷失視角，可以點擊房子圖示，馬上可以回到預設透視角。方塊右下的小箭頭可以拉出設定不同透視模式，Perstpective 是具3點透視的顯示方式，而Orthographic 則是工程圖平行視角無透視效果，建議建模時先使用後者。

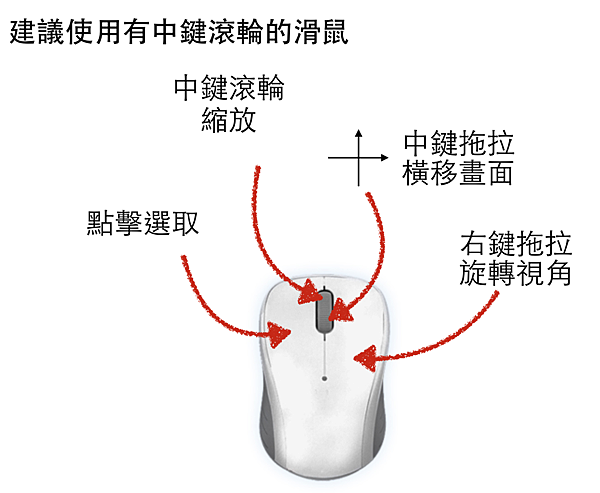

畫面右側有個直式視角工具列，但如果你有一個具中鍵滾輪的滑鼠，就可以用滑鼠做到所有控制視角的動作，而不需使用那個工具列，也可以大大提昇效率。滑鼠操作如下，包括視角橫移、旋轉、縮放，請試著操作看看。

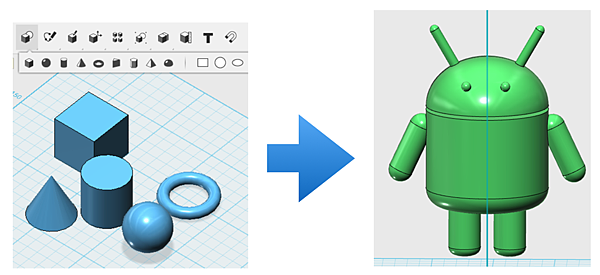

以上就是所有你需要知道的界面。以下我們來做一個簡易練習，就是只利用工具列中現成的幾何體來組成一個 Android 寶寶，這個練習只是讓你熟悉它的空間界面而巳，以便讓你在進階的建模功能學習裡不會被不熟界面而打斷你的節奏。BTW，其實我個人沒有很愛Android robot，不過我學生想拿它來交作業，所以我想初學者都會覺得它很簡單。

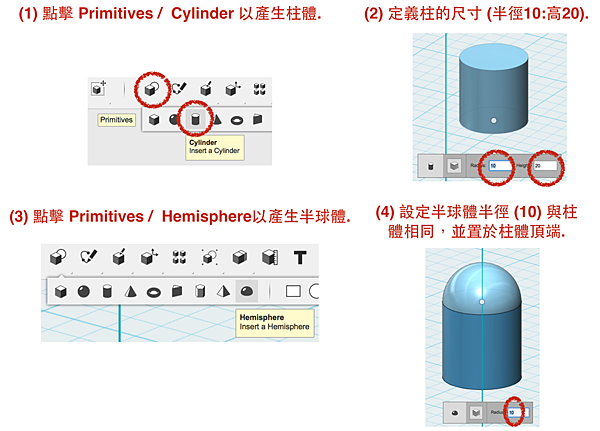

在開始之前，請切記123 Design仍不是很穩定，請隨時記得儲存檔案。整個過程主要有幾個固定步驟，產生幾何體並定義其尺寸，移動及旋轉到適當位置，最後把所有幾何體結合成一體。請依照下圖步驟，在畫面上方的主要工具列點擊柱體或其他幾何體時，就可以發現隨機設定選項巳經出現在畫面下方，同時也可以看到若你移動游標在畫面上，巳經有個柱體跟著游標出現在視角的基準平面上，你也知道只要點擊下去，柱體就會產生在那邊。但這時別急著把柱體放下去，先在設計選項裡把柱體半徑10高度20設定好，你直接按數字就能輸入，不用再點擊輸入列，如圖2。
再來是產生做為頭部的半球體，同樣也是由工具列 Preimitives 中點擊到 hemisphere 半球體，一樣不急著點放它到畫面中，先直接輸入同柱體的半徑10, 再把半球體放到柱體上方，你會發現電腦會識別柱體的存在，並把半球體附在柱體表面，這時右鍵拖拉一下視角略為上視一點的角度，會更容易找到柱體的頂面來放半球體。

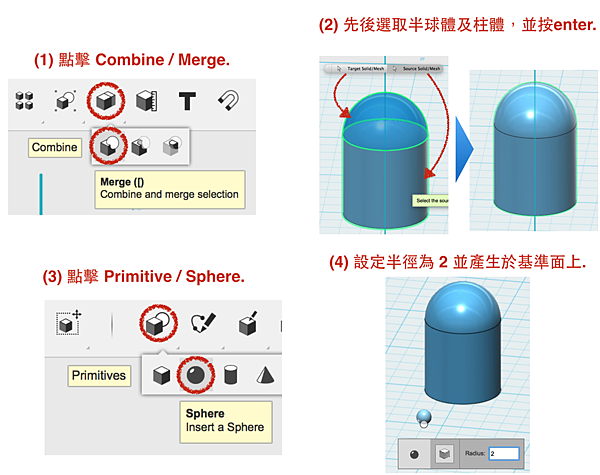

這時它們還都是兩個分開的物件，你需要把它們合為一體，使用 Merge 指令會發現有一個小對話列兩邊分別是 Target / Source，你需要分別指定它們到兩個物件，點擊Target再點柱體，柱體外圍會呈現綠線，對話列會直接跳到Source端，再點半球體即可，最後按enter結束，此時再選擇其一時會發現兩者合為一體，綠線框會包括兩者。最後再用球體 Sphere 來製作眼球，半徑為2.

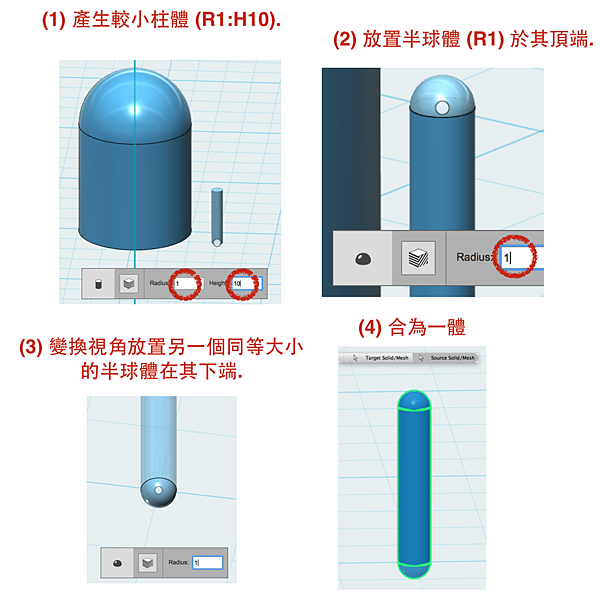

再來要製作天線，首先如前方法，製作一較細長的柱體，半徑1高度10, 再放置一同半徑的半球體於其頂端及底端，最後再結合成一體。Merge指令只能一次結合兩個物件，因此你需要重覆兩次。
接下來是製作手，方法一樣，只是尺寸較大，最後一樣要合為一體。

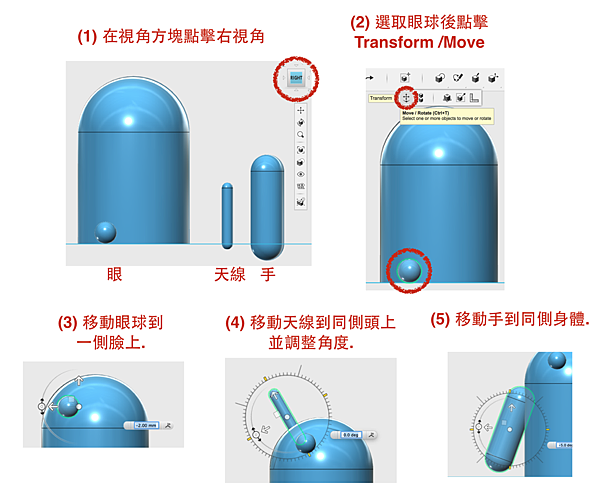

現在我們有大部分單側的零件，現在要逐一把它們移動身體的一側，我們先點點視角方塊的右側視角，如下圖1。先選取眼球後，再點擊工具列的Transform/Move，會看到在眼球上出現移動及旋轉的提示界面，拖動箭頭就可以移動眼球到主體臉上 。同樣的再選取天線來進行移動，同時也需要利用拉旋轉提示箭頭來調整其角度。再選取手做同樣的位置調整。注意：不要點選後直接拖拉物件，會導致物件消失，請按undo來回復。

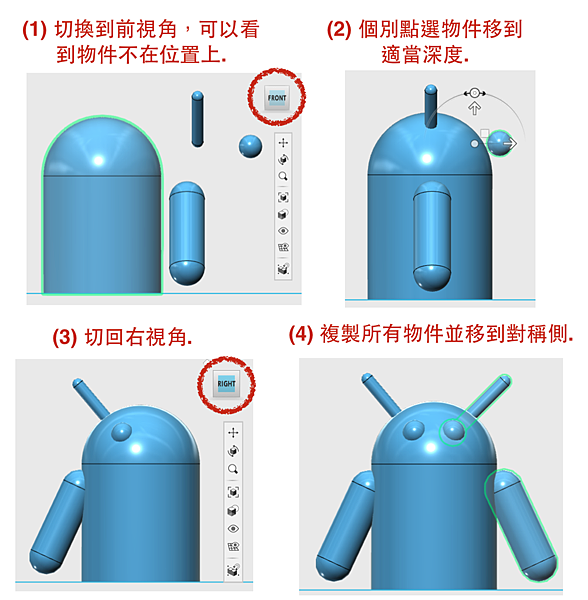

接下來以視角方塊點擊FRONT 正視角，可以發現物件從這個角度沒有在正確的深度上(雖然右視角的位置沒錯)，這時一樣一一點選物件後移動到身體中間側線上，眼球則需浮出於臉上如圖2。經過兩個視角的對位後，最後再回到右視角，把所有物件點選後以Ctrl+C複製，會在原本位置出現移動提示，此時複製後的物件是重疊在原物件的位置，經過拖移後就可以分離出兩者，再調整被複製物件到鏡射的位置角度即可。由於原物件的深度是正確的，所以複製物件不用再經過另一視角的調整。

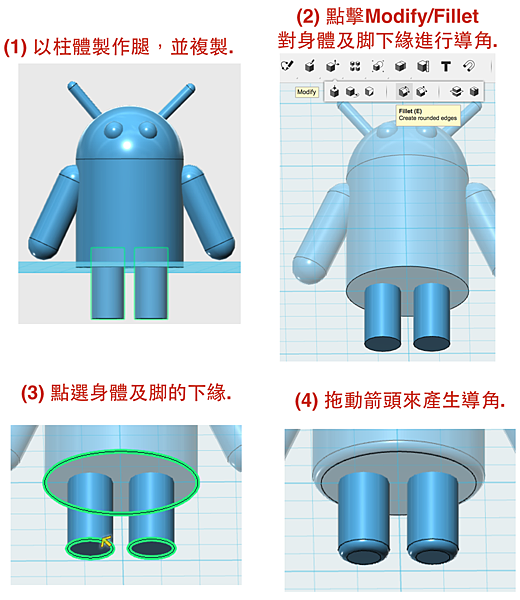

再來是製作脚，一樣是使用柱體來產生、複製和移動，相信這很容易。不過還需要對局部進行導角，請把視角移到可看見主體下緣，點擊工具列的 Modify/Fillet，再點選身體柱體下緣以及脚底邊緣。此時可以看到有一箭頭在最後選取邊緣處，它代表導角的大小，請小心拖移箭頭來決定導角，略拖過頭會出現錯誤，確定後點擊空白處即可。

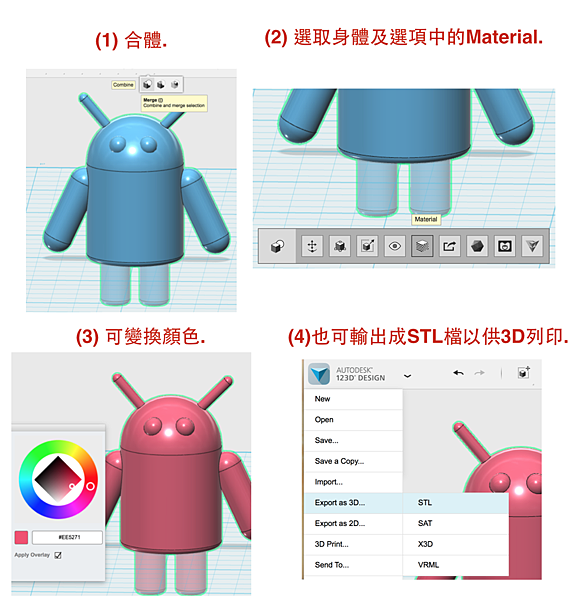

最後是把身體、眼球、天線、四肢一一以Merge結合起來，確定合為一體。此時你可以把整體選取，並利用設定選項中的 Material 來變更顏色。你也可以把它以檔案功能中的Export as 3D 輸出成STL檔，就能給3D列印軟體進行處理。

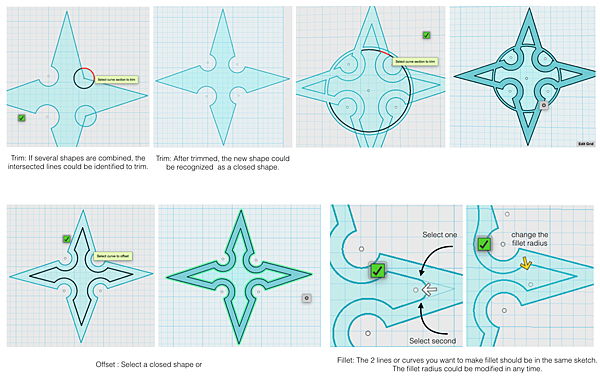

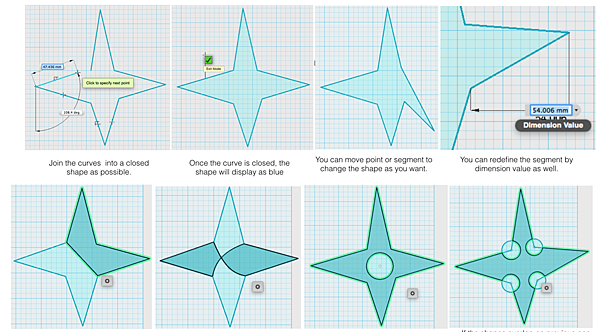

以上就是基本操作，下篇會講2D繪圖部分。123Design作為一個入門軟體，不要指望它很無敵好用，因為簡化界面的代價，必然會在建模過程有比較複雜的步驟，它就像一隻基本的鉛筆，不要指望它能用來畫水彩。想要製作更精細或複雜曲面的造型，建議你可以再進階學習 Fusion 360, 因為它們操作邏輯類似，Fusion則是專業軟體，不過也是免費。
